Особенностью фильтра тонкой очистки TIM F07S04AA является использование в системах, где имеется установленный клапан понижения давления или где он не требуется (максимальное статическое давление 5,0 бар в соответствии с DIN 4109).

Кольцо-памятка указывает, когда необходимо вручную провести очередную промывку. Фильтр соответствует требованиям KTW и проверен на соответствие европейским стандартам.

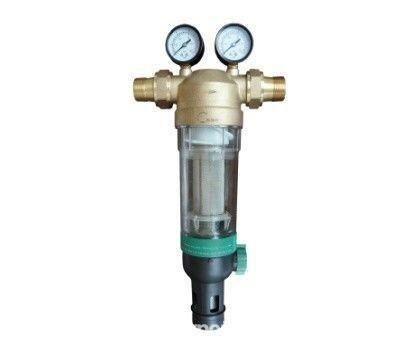

Фильтр прямой с обратной промывко, латунный, установочные фитинги на 1"
Фильтрующий элемент: сетка из нержавеющей стали - 100 мкм.
Среда применения : вода, воздух и др.
Материал чаши фильтра: пластик.
Рабочая температура: до 40*С.
Рабочее давление: до 10 бар.

Комплектность:

корпус из латуни с двумя манометрами, резьбовые штуцеры, сетчатый фильтр тонкой очистки из нержавеющей стали, чаша фильтра из ударопрочного прозрачного синтетического материала, шаровый кран с дренажным штуцером, уплотнения NBR, инструкция.

Принцип действия:
Сетчатый вкладыш фильтра состоит из основной нижней и дополнительной верхней секции. В режиме фильтрации малая верхняя секция закрыта, и вода проходит через основную секцию в направлении снаружи внутрь. При открывании шарового клапана включается режим обратной промывки, при этом весь сетчатый вкладыш опускается вниз. В таком положении прекращается поступление воды к основной секции фильтра, и она начинает проходить через малую верхнюю секцию, где после очистки поток разделяется на два направления: одно – к потребителям воды, второе – для проведения очистки. Этот второй поток раскручивает турбину и, пройдя сквозь нее с ускорением, промывает нижнюю секцию сетчатого фильтра в направлении изнутри наружу. Таким образом, основная секция фильтра под полным впускным давлением полностью очищается по всей площади поверхности. После закрытия шарового клапана фильтр автоматически возвращается в режим фильтрации. Установка фильтра тонкой очистки TIM защитит Вашу сантехнику и бытовую технику имеющую подключение к водопроводу от возможной поломки в следствии попадания внутрь прибора песка, окалины и прочего мусора. Скопившаяся в фильтре грязь через сливной клапан смывается в канализацию.

Инструкция по монтажу:

Можно монтировать как на металлические, так и на пластиковые трубы.
Устройство устанавливается на горизонтальном участке трубопровода чашей вниз. Это положение обеспечивает максимальную эффективность фильтрации.
Устанавливается за водосчетчиком после запорных клапанов в соответствии с требованиями DIN 1988, часть2. Это позволит обслуживать устройство без демонтажа из трубопровода.
Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения через прозрачную чашу, контроля показаний манометра и проведения технического обслуживания.

Способы применения:
Фильтры тонкой очистки TIM F07S04AA предназначены для использования в любых бытовых целях. Эти фильтры также могут быть использованы для промышленных и коммерческих целей в пределах их технических условий.
Фильтры TIM F07S04AA устанавливают при наличии в системе оборудования, чувствительного к загрязнениям.
